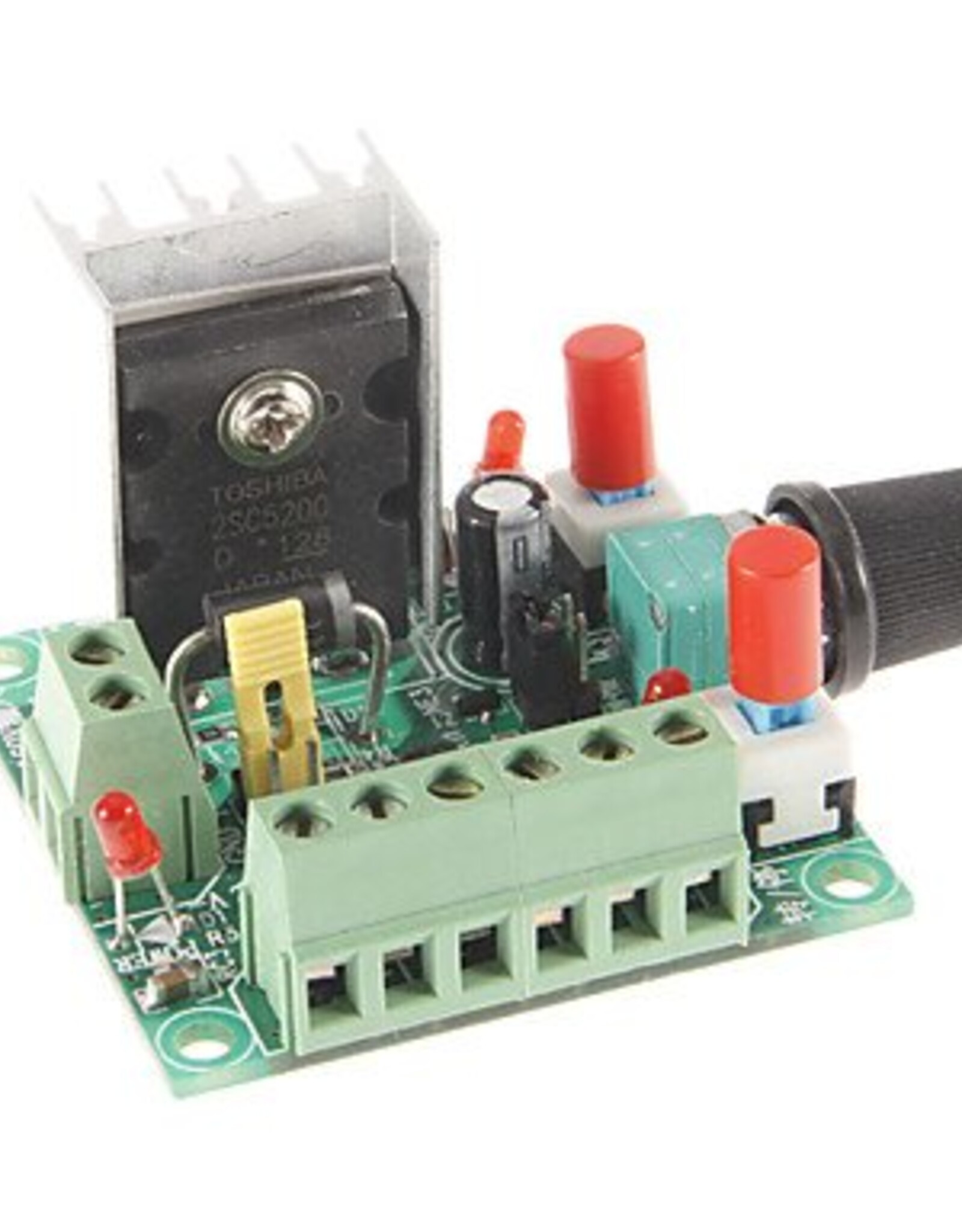

Deze PWM generator is geschikt om een breed scala aan steppermotor drivers te voorzien van een PWM signaal. De module heeft 2 verschillende modes: Frequentie mode en PWM mode. In frequentie mode zal de module een blokgolf genereren die ingesteld kan worden met de potmeter. In deze mode zijn er 3 frequentie berijken beschikbaar die ingesteld kunnen worden door middel van jumpers. In PWM modus, genereerd de module een puls breedte modulatie met een duty cycle die instelbaar is middels de potmeter. De 2 schakelaars kunnen gebruikt worden om de motor te starten of te stoppen en om de draairichting van de motor te veranderen. De modulle heeft ook 2 ingang spanning bereiken zodat een groot bereik aan ingangspanning gebruikt kunnen worden.

LET OP! Deze module is bedoelt voor gebruik met een stepper motor driver, de module kan niet gebruikt worden om een stepper motor direct aan te sturen, Wanneer u een spanning berijk gebruikt van 12 volt t/m 160 op de ingang spanning dan dient de 5V / 12V Terminal NIET aangesloten te zijn.

12V-160VDC:          Voedingspanning: Hoog Bereik
GND:                       0V Ground
5V-12V                    DC Voedingspanning: Laag Bereik
Com Anode             Uitgang voor motor drivers met opto-geisoleerde common anode ingangen.
Com Cathode/GND Uitgang voor motor drivers met opto-geisoleerde common cathode ingangen.
ENA                         Verbind naar motor driver enable ingang.
DIR                          Verbind naar motor driver direction ingang.
PUL                         Verbind naar motor driver clock/step ingang.
