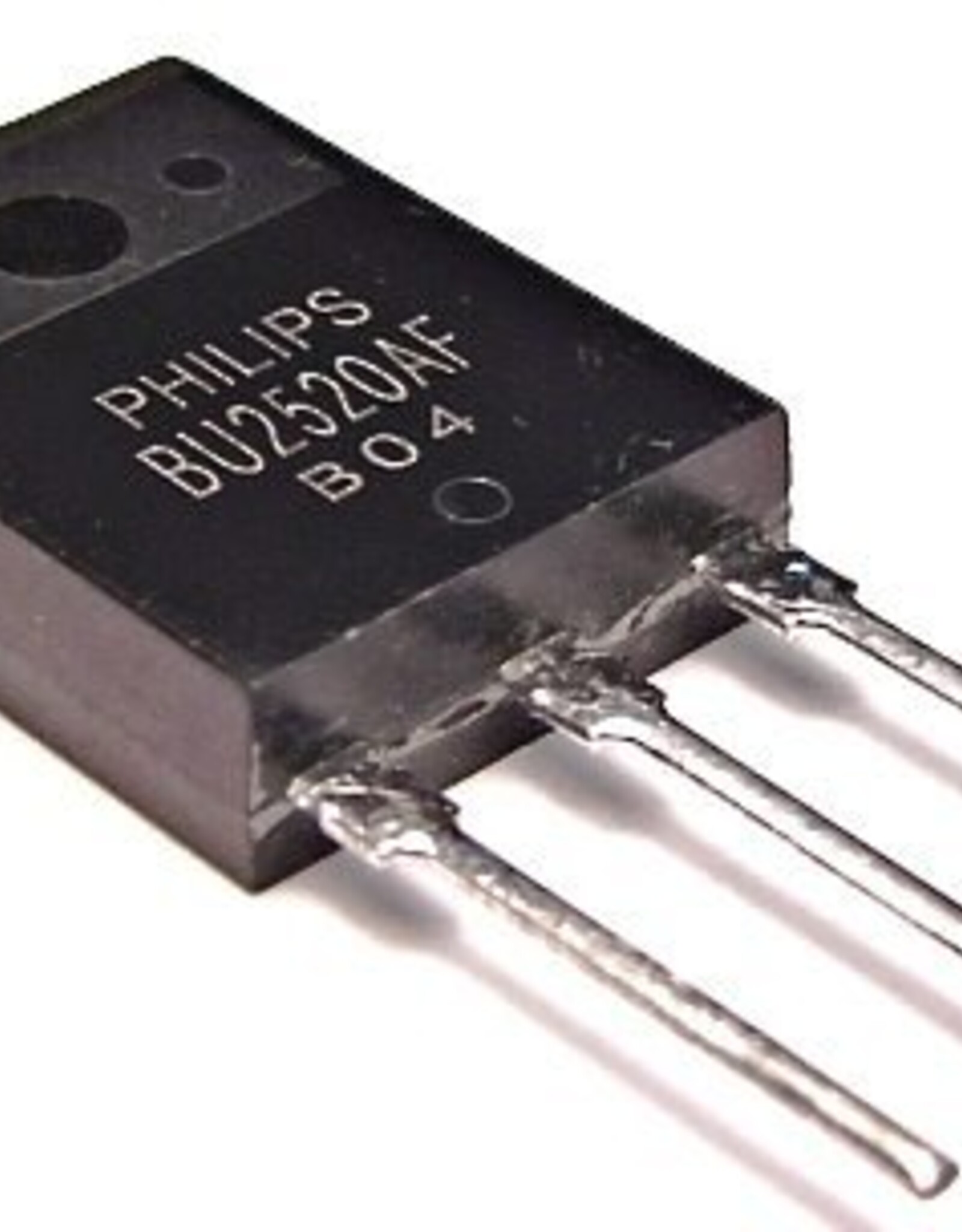

BU2520AF, de Silicon Diffused Power Transistor

De BU2520 is een veel gebruikte transistor voor het schakelen van hoogspanning, ze werden vroeger gebruikt om Flyback transformators aan te sturen, maar tegenwoordig vinden ze steeds meer hun weg in het vervaardigen van Tesla Coils en andere hoogspanning toepassingen. Ook in MIG en TIG Lasapparaten worden deze krachtpatsers gebruikt, want naast het hoge schakelspanning voltage zijn deze jongens ook nog eens in staat om een last van 10 Ampere te kunnen schakelen, in een parallel opstelling kun je een schakelbank maken die afhankelijk van het aantal echt heel veel spanning en ampere kunnen hanteren.

Specificaties:

Schakel Spanning: 1500 Volt DC
Schakel Vermogen Continu: 10 Ampere
Schakel Vermogen Piek: 25 Ampere
Type Behuizing: SOT199
Soort Transistor: NPN

DATASHEET:




BU2520AF, Silicon Diffused Power Transistor
